Saya akan mencoba membagi cara melakukan Pengaturan Jaringan Wireless Ad Hoc. cara-cara yang tertera dibawah hanya khusus untuk jaringan wireless saja, dan tidak akan berfungsi pada jaringan yang menggunakan kabel.
Ad hoc adalah sebuah istilah dari bahasa Latin yang populer dipakai dalam bidang keorganisasian atau penelitian. Istilah ini memiliki arti “dibentuk atau dimaksudkan untuk salah satu tujuan saja” atau sesuatu yang “diimprovisasi”.
Jaringan Wireless Ad Hoc, memungkinkan kita melakukan koneksi antar komputer tanpa menggunakan router. Dan tentu saja anda juga bisa melakukan sharing data, printer, bahkan koneksi internet antar komputer yang terhubung kedalam jaringan ini.
Note : Menurut dokumentasi jaringan Ad-Hoc hanya bisa melakukan koneksi sampai dengan 9 client, dengan catatan bahwa pengiriman data dilakukan secara langsung antar komputer. Kelemahan lainnya adalah jangkauan wireless yang sangat terbatas, sehingga untuk jangkauan yang lebih baik anda harus menggunakan router.
Untuk jelasnya perhatikan diagram di bawah ini :

Saya akan mencoba membagi cara melakukan Pengaturan Jaringan Wireless Ad Hoc.

cara-cara yang tertera dibawah hanya khusus untuk jaringan wireless saja, dan tidak akan berfungsi pada jaringan yang menggunakan kabel.
Ad hoc adalah sebuah istilah dari bahasa Latin yang populer dipakai dalam bidang keorganisasian atau penelitian. Istilah ini memiliki arti “dibentuk atau dimaksudkan untuk salah satu tujuan saja” atau sesuatu yang “diimprovisasi”.
Jaringan Wireless Ad Hoc, memungkinkan kita melakukan koneksi antar komputer tanpa menggunakan router. Dan tentu saja anda juga bisa melakukan sharing data, printer, bahkan koneksi internet antar komputer yang terhubung kedalam jaringan ini.
Note : Menurut dokumentasi jaringan Ad-Hoc hanya bisa melakukan koneksi sampai dengan 9 client, dengan catatan bahwa pengiriman data dilakukan secara langsung antar komputer. Kelemahan lainnya adalah jangkauan wireless yang sangat terbatas, sehingga untuk jangkauan yang lebih baik anda harus menggunakan router.
Untuk jelasnya perhatikan diagram di bawah ini :
Penentuan IP Address.
Sebelumnya, anda harus terlebih dahulu menentukan IP Address pada masing-masing komputer, IP address tersebut haruslah berbeda, contohnya apabila anda memiliki 4 (empat) komputer, maka anda bisa menggunakan IP seperti berikut secara berturut-turut: 192.168.0.1 ; 192.168.0.2 ; 192.168.0.3 ; 192.168.0.4
Pengaturan Pada Komputer Host (Induk)

1. Anda harus terlebih menentukan salah satu komputer untuk menjadi host (Induk), dan lakukan klik kanan pada wireless adapter dan kemudian pilih Properties.
2. Wireless Network Connection Properties akan ditampilkan. kemudian klik tab Wireless Networks, lakukan check list pada Use Windows to configure my wireless network settings. Setelah itu klik tombol Advanced.
3. Setelah Window Advanced ditampilkan, lakukan pilihan pada opsi Computer-tocomputer (ad hoc) networks only. Dan kemudian klik Close.
4. Setelah itu pilih tombol Add untuk menambahkan Jaringan Ad hoc.
5. Isi Network-name sesuai dengan keinginan anda, kemudian terlebih dahulu menggunakan Open Authentication tanpa Enkripsi, dan klik tombol Ok. Penggunaan Open Authentication tanpa Enkripsi dilakukan adalah untuk mempermudah dalam mengetesan, dan apabila setelah berhasil melakukan koneksi anda hanya perlu mengaktifkan WPA atau WEP untuk Authenticationnya.

6. Dengan ini terlihatnya jaringan Ad hoc yang baru saja anda buat, maka pengaturan untuk komputer Host telah selesai.

Pengaturan Pada Komputer Client

1. Untuk komputer-komputer lain yang kita gunakan sebagai Client, anda hanya perlu melakukan konfigurasi pada Wireless adapter anda menjadi use windows to configure its network settings, dan kemudian berikan check list pada Computer-to-computer (ad-hoc) networks only. dan untuk selanjutkan ikuti langkah no. 2 dan no. 3 pada pengaturan komputer host diatas.
2. Kemudian klik kanan pada wireless adapter anda dan pilih View available wireless networks, dan anda akan menjumpai jaringan ad-hoc yang telah anda buat, kemudian klik tombol Connect.

Selamat mencoba. :)
NB : Apabila anda telah mengaktifkan Internet Connection Sharing pada kopmuter host, anda hanya perlu mengatur setiap komputer client untuk menggunakan Obtain an IP address automatically, kemudian secara otomatis komputer-komputer client tersebut juga akan terkoneksi ke Internet.

Setting IP address di windows XP sangat mudah untuk dilakukan, karena windows sudah menyediakan fasilitas GUI (Graphical User Interface) untuk mengubah alamat IP. Berikut ini langkah langkahnya.
1.buka control panel
2.pilih network and internet connections
3.pilih network connections
4.lalu pilih local area connection (LAN)
5.maka akan muncul tampilan berikut ini


Untuk melihat alamat IP komputer klik tab “support”
Untuk mengubah alamat IP klik tombol “properties”, maka akan muncul tampilan seperti ini


centang bagian “show icon notification area when connected” tujuannya supaya muncul icon di sebelah pojok kanan taskbar windows pada waktu komputer anda terkoneksi ke jaringan. Icon ini mempermudah dalam mengakses network properties. Seperti ini tampilan icon tersebut.


Untuk mengubah alamat IP pilih Internet Protocol ( TCP/IP ) kemudian klik tombol properties maka akan muncul tampilan berikut.


Opsi “Obtain IP address automatically” dipakai jika dalam jaringan anda terdapat DHCP server. Apa itu DHCP server ? DHCP adalah metode pemberian alamat IP secara otomatis. Untuk mensetting IP secara manual pilih opsi “use the following IP address” , disini anda bisa mengisikan IP Address, subnet mask, serta default gateway yang ingin dipakai. Sebagai contoh jika anda ingin menghubungkan 2 buah komputer (peer to peer) maka anda bisa menggunakan konfigurasi sebagai berikut :
komputer 1
IP address : 192.168.0.1
subnet mask : 255.255.255.0
komputer 2
IP address : 192.168.0.2
subnet mask : 255.255.255.0
Untuk isian “default gateway” sebaiknya anda kosongkan saja.
Nah, sekarang untuk mengecek apakah komputer anda sudah terhubung dengan benar ke jaringan lakukan perintah PING. Perintah PING digunakan untuk mengecek keberadaan suatu host di jaringan apakah hidup atau mati. Untuk melakukan perintah PING, pertama buka command prompt lalu ketikan PING .
Misalkan IP komputer anda adalah 192.168.0.1 dan anda ingin mengecek keberadaan host dengan IP 192.168.0.2 maka anda ketikan PING 192.168.0.2 . Jika ada “reply” atau balasan dari 192.168.0.2 berarti sudah anda terhubung dengan benar, tetapi bila yang muncul “request time out” atau “destination unreachable” berarti koneksi belum benar.

Bagi pemula, mungkin alangkah baiknya bila mengerti dalam masalah share printer. Bila kita terkoneksi jaringan, dan ingin menggunakan printer yg terpasang pada komputer lain, maka kita harus melakukan share printer utk dapat bisa menggunakan printer itu. Maka untuk itu kita harus mengetahui lebih dulu merk printernya dan begitu juga nama komputer yg akan kita share dengan kita, dan yg jelas printer tersebut harus dalam keadaan posisi telah tersharing. Caranya :

- Klik kanan pada My Computer, pilih Properties
- Pilih TAB Computer Name,
- Ingatlah Full Computer Name danWorkgroupnya,

Kemudian kita mulai Sharing Printer dengan cara :

- Klik Start
- Klik Printer and Fax


- Pada menu sebelah kiri, kita klik Add Printer
- Next
- Kemudian ada pilihan Local Printer, dan Network Printer. Kita pilih Network Printer
karena kita akan menggunakan printer di komputer lain.

- Kemudian Next utk mencari printer yg telah di sharing (browse for printer)
- Setelah itu akan terlihat workgroup beserta nama komputer yg ter attach di jaringan.
kita cari workgroup yg telah kita catat tadi, dan cari juga nama komputernya.
- Kemudian bila telah dapat, klik. Dan akan terlihat nama dan merk printer tsb.

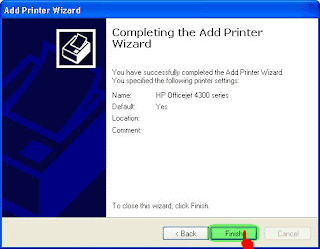

- Kemudian kita tinggal next sampai finish.

Topologi menggambarkan struktur dari suatu jaringan atau bagaimana sebuah jaringan didesain. Pola ini sangat erat kaitannya dengan metode access dan media pengiriman yang digunakan. Topologi yang ada sangatlah tergantung dengan letak geofrapis dari masing-masing terminal, kualitas kontrol yang dibutuhkan dalam komunikasi ataupun penyampaian pesan, serta kecepatan dari pengiriman data. Dalam definisi topologi terbagi menjadi dua, yaitu topologi fisik (physical topology) yang menunjukan posisi pemasangan kabel secara fisik dan topologi logik (logical topology) yang menunjukan bagaimana suatu media diakses oleh host.
Adapun topologi fisik yang umum digunakan dalam membangun sebuah jaringan adalah :
Point to Point (Titik ke-Titik).
Jaringan kerja titik ketitik merupakan jaringan kerja yang paling sederhana tetapi dapat digunakan secara luas. Begitu sederhananya jaringan ini, sehingga seringkali tidak dianggap sebagai suatu jaringan tetapi hanya merupakan komunikasi biasa. Dalam hal ini, kedua simpul mempunyai kedudukan yang setingkat, sehingga simpul manapun dapat memulai dan mengendalikan hubungan dalam jaringan tersebut. Data dikirim dari satu simpul langsung kesimpul lainnya sebagai penerima, misalnya antara terminal dengan CPU.
Star Network (Jaringan Bintang).
Dalam konfigurasi bintang, beberapa peralatan yang ada akan dihubungkan kedalam satu pusat komputer. Kontrol yang ada akan dipusatkan pada satu titik, seperti misalnya mengatur beban kerja serta pengaturan sumber daya yang ada. Semua link harus berhubungan dengan pusat apabila ingin menyalurkan data kesimpul lainnya yang dituju. Dalam hal ini, bila pusat mengalami gangguan, maka semua terminal juga akan terganggu. Model jaringan bintang ini relatif sangat sederhana, sehingga banyak digunakan oleh pihak per-bank-kan yang biasanya mempunyai banyak kantor cabang yang tersebar diberbagai lokasi. Dengan adanya konfigurasi bintang ini, maka segala macam kegiatan yang ada di-kantor cabang dapatlah dikontrol dan dikoordinasikan dengan baik. Disamping itu, dunia pendidikan juga banyak memanfaatkan jaringan bintang ini guna mengontrol kegiatan anak didik mereka.
Kelebihan
· Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
· Tingkat keamanan termasuk tinggi.
· Tahan terhadap lalu lintas jaringan yang sibuk.
· Penambahan dan pengurangan station dapat dilakukan dengan mudah.
Kekurangan
· Jika node tengah mengalami kerusakan, maka maka seluruh jaringan akan terhenti.
Penanganan
· Perlunya disiapkan node tengah cadangan.

Gambar 3.1 Topologi jaringan bintang
Ring Networks (Jaringan Cincin)
Pada jaringan ini terdapat beberapa peralatan saling dihubungkan satu dengan lainnya dan pada akhirnya akan membentuk bagan seperti halnya sebuah cincin. Jaringan cincin tidak memiliki suatu titik yang bertindak sebagai pusat ataupun pengatur lalu lintas data, semua simpul mempunyai tingkatan yang sama. Data yang dikirim akan berjalan melewati beberapa simpul sehingga sampai pada simpul yang dituju. Dalam menyampaikan data, jaringan bisa bergerak dalam satu ataupun dua arah. Walaupun demikian, data yang ada tetap bergerak satu arah dalam satu saat. Pertama, pesan yang ada akan disampaikan dari titik ketitik lainnya dalam satu arah. Apabila ditemui kegagalan, misalnya terdapat kerusakan pada peralatan yang ada, maka data yang ada akan dikirim dengan cara kedua, yaitu pesan kemudian ditransmisikan dalam arah yang berlawanan, dan pada akhirnya bisa berakhir pada tempat yang dituju. Konfigurasi semacam ini relative lebih mahal apabila dibanding dengan konfigurasi jaringan bintang. Hal ini disebabkan, setiap simpul yang ada akan bertindak sebagai komputer yang akan mengatasi setiap aplikasi yang dihadapinya, serta harus mampu membagi sumber daya yang dimilikinya pada jaringan yang ada. Disamping itu, sistem ini lebih sesuai digunakan untuk sistem yang tidak terpusat (decentralized-system), dimana tidak diperlukan adanya suatu prioritas tertentu.

Gambar 8.2 Topologi jaringan cincin
Tree Network (Jaringan Pohon)
Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7. Keungguluan jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat

Gambar 8.3 Topologi jaringan pohon
Bus Network
Konfigurasi lainnya dikenal dengan istilah bus-network, yang cocok digunakan untuk daerah yang tidak terlalu luas. Setiap komputer (setiap simpul) akan dihubungkan dengan sebuah kabel komunikasi melalui sebuah interface. Setiap komputer dapat berkomunikasi langsung dengan komputer ataupun peralatan lainnya yang terdapat didalam network, dengan kata lain, semua simpul mempunyai kedudukan yang sama. Dalam hal ini, jaringan tidak tergantung kepada komputer yang ada dipusat, sehingga bila salah satu peralatan atau salah satu simpul mengalami kerusakan, sistem tetap dapat beroperasi. Setiap simpul yang ada memiliki address atau alam sendiri. Sehingga untuk meng-access data dari salah satu simpul, user atau pemakai cukup menyebutkan alamat dari simpul yang dimaksud. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

Gambar 8.4 Topologi jaringan bus
Plex Network (Jaringan Kombinasi)
Merupakan jaringan yang benar-benar interaktif, dimana setiap simpul mempunyai kemampuan untuk meng-access secara langsung tidak hanya terhadap komputer, tetapi juga dengan peralatan ataupun simpul yang lain. Secara umum, jaringan ini mempunyai bentuk mirip dengan jaringan bintang. Organisasi data yang ada menggunakan de-sentralisasi, sedang untuk melakukan perawatan, digunakan fasilitas sentralisasi.

Gambar 8.5 Topologi jaringan kombinasi
Topologi Logik pada umumnya terbagi mejadi dua tipe, yaitu :
a. Topologi Broadcast
Secara sederhana dapat digambarkan yaitu suatu host yang mengirimkan data kepada seluruh host lain pada media jaringan.
b. Topologi Token Passing
Mengatur pengiriman data pada host melalui media dengan menggunakan token yang secara teratur berputar pada seluruh host. Host hanya dapat mengirimkan data hanya jika host tersebut memiliki token. Dengan token ini, collision dapat dicegah.
Faktor – faktor yang perlu mendapat pertimbangan untuk pemilihan topologi adalah sebagai berikut :
· Biaya
Sistem apa yang paling efisien yang dibutuhkan dalam organisasi.
· Kecepatan
Sampai sejauh mana kecepatan yang dibutuhkan dalam sistem.
· Lingkungan
Misalnya listrik atau faktor – faktor lingkungan yang lain, yang berpengaruh pada jenis perangkat keras yang digunakan.
· Ukuran
Sampai seberapa besar ukuran jaringan. Apakah jaringan memerlukan file server atau sejumlah server khusus.
· Konektivitas
Apakah pemakai yang lain yang menggunakan komputer laptop perlu mengakses jaringan dari berbagai lokasi.

Beberapa peralatan yang digunakan dalam jaringan, diantaranya :

* Network Interface Card (NIC)


NIC adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.

* PCMCIA Network Interface Card



PCMCIA card adalah card jaringan yang digunakan untuk terhubung kedalam sebuah jaringan tanpa menggunakan kabel.

* Modem


Modem atau Modul the Modulator adalah peralatan jaringan yang digunakan untuk terhubung ke jaringan internet menggunakan kabel telepon.

* HUB/Switch


HUB atau Switch digunakan untuk menghubungkan setiap node dalam jaringan LAN. Peralatan ini sering digunakan pada topologi star dan extended star. Perbedaan antara HUB dan Switch adalah kecepatan transfer datanya. Yaitu 10:100 Mbps.

* Bridge


Bridge adalah peralatan jaringan yang digunakan untuk memperluas ata memecah jaringan. Bridge berfungsi untuk menghubungkan dan menggabungkan media jaringan yang tidak sama seperti kabel unshielded twisted pair (UTP) dan kabel fiber-optic, dan untuk menggabungkan arsitektur jaringan yang berbeda seperti Token Ring dan Ethernet. Bridge meregenerate sinyal tetapi tidak melakukan konversi protocol, jadi protocol jaringan yang sama (seperti TCP/IP) harus berjalan kepada kedua segemen jaringan yang terkoneksi ke bridge. Bridge dapat juga mendukung Simple Network Management Protocol (SNMP), serta memiliki kemampuan diagnosa jaringan.
Bridge hadir dalam tiga tipe dasar yaitu Local, Remote, dan Wireless. Bridge local secara langsung menghubungkan Local Area Network (LAN). Bridge remote yang dapat digunakan untuk membuat sebuah Wide Area Network (WAN) menghubungkan dua atau lebih LAN. Sedangkan wireless bridge dapat digunakan untuk menggabungkan LAN atau menghubungkan mesin-mesin yang jauh ke suatu LAN.

* Router

Router adalah peralatan jaringan yang digunakan untuk memperluas atau memecah jaringan dengan melanjutkan paket-paket dari satu jaringan logika ke jaringan yang lain. Router banyak digunakan di dalam internetwork yang besar menggunakan keluarga protocol TCP/IP dan untuk menghubungkan semua host TCP/IP dan Local Area Network (LAN) ke internet menggunakan dedicated leased line. Saat ini, masih banyak perusahaan menggunakan router Cisco 2500 series untuk mengkoneksikan dua buah LAN (WAN dengan anggota dua LAN), LAN ke ISP (Internet Service Provider).

* Crimping Tools

Crimping tools berguna untuk memotong, merapikan dan mengunci kabel UTP dalam melakukan instalasi Networking.

a. Berdasarkan Distribusi Sumber Informasi/Data

• Jaringan Terpusat(Host Based Network)

Karakteristik :
o Komputer induk menyimpan semua data dan program aplikasi serta melaksanakan semua pemrosesan data.
o Komputer terminal hanya sebagai perantara bagi pemakai untuk mengakses komputer induk pada saat mengakses informasi/aplikasi.
o Terminal dapat berupa terminal bisu (tidak memiliki prosesor) atau terminal cerdas (memiliki prosesor sendiri).
Contohnya :
Jaringan di supermarket/bank dalam pengaksesan database(kode dan harga barang/daftar rekening).

• Jaringan Terdistribusi(Distributed Network)

Karakteristik :
o Memiliki beberapa komputer induk sebagai pusat layanan data/ informasi dan program aplikasi dapat diakses dari berbagai terminal.
o Pesan dapat dikirm dari sebuah terminal ke komputer induknya,simpul lain atau terminal lain.


b. Berdasarkan Jangkauan Wilayah Geografis

• LAN ( Local Area Network )

Merupakan bentuk jaringan komputer berjangkauan kecil.Contohnya terdapat di ruang lab,kantor,gedung/kelompok gedung (sekolah,universitas ,dll.) ,warnet,dll.

• Keuntungan menggunakan LAN :
1. Dapat menghubungkan computer dalam jumlah banyak .
2. Access antar computer berlangsung cepat dan mudah .
3. Dapat saling bertukar informasi dengan para pengguna (client).
4. Dapat Memback up Data pada computer lain tanpa harus membongkar hardisk.
5. Hemat waktu dan biaya.


• MAN ( Metropolitan Area Network )

Merupakan jaringan komputer berjangkauan yang merentang di suatu wilayah metropolitan.Contohnya jaringan telepon lokal,telepon seluler, televisi kabel,dan gabungan sejumlah LAN.


• WAN ( Wide Area Network )

Merupakan jaringan yang mencajup wilayah geografis luas seperti provinsi,pulau,negara,benua atau seluruh dunia(50 Km).Contohnya jaringan telekomunikasi nasional,telekomunikasi seluler dan televisi nasional.

• Jaringan WAN memiliki beberapa kelebihan:
1. Memilikisistem jaringan yang luas sehingga dapat mencapai Negara, benua, bahkan seluruh dunia.
2. Apabila terhubung dengan jaringan internet msk teransper file pada tempat yang saling berjauhan. Dapat di lakukan dengan cepat menggunakan email.


Intranet

Merupakan suatu jaringan komputer yang terdiri dari jaringan LAN maupun WAN serta internet untuk akses yang lebih gelobal intranet dapat di artikan hanya memberikan layanan bagi sekelompok pengguna computer yang terhubung dengan LAN maupun WAN untuk mengakses internet dalam lingkup local saja biasanya intranet hanya melayanai sebuah instansi dalam wilayah jangkouan LAN atau WAN tersebut.

Internet

Merupakan gabungan dari berbagai LAN dan WAN yang berada di seluruh jaringan Komputer di dunia. Sehingga terbentuk jaringan dengan sekala yang lebih luas dan gelobal jaringan internet biasanya menggunakan protocol TCP/IP dalam mengirimkan paket data internet berasal dari (interconnected network) yang berarti hubungan dari beragam jaringan computer di dunia yang saling terintegrasi membentuk suatu komunikasi gelobal.

c. Berdasarkan Peranan dan Hubungan Tiap Komputer dalam Proses Pertukaran Data

• Client Server
Merupakan jaringan yang memisahkan antara komputer client (yang mengajukan permintaan data/informasi atau menjalankan program yang tersimpan di server) dan server (yang menyediakan data /informasi).

• Peer to Peer ( P 2 P )
Setiap komputer dapat bertindak sebagai klien ataupun server dan mempunyai fungsi yang sepadan.Biasanya digunakan untuk berbagi (sharing) dokumen dan ruang penyimpan (storage) atau sumber daya lain.

d. Berdasarkan Media Transmisi yang Digunakan

• Jaringan Berkabel
Setiap komputer hanya dapat berkomunikasi dengan komputer lain yang secara fisik terhubung.

• Jaringan Nirkabel
Sinyal yang dikirim berupa gelombang elektromagnetik tanpa menggunakan kabel,sehingga dapat diterima oleh siapapun yang mampu menangkapnya.

• Menghemat biaya karena memungkinkan penggunaan bersama.
• Menghemat kapasitas memori/media penyimpan.
• Memungkinkan pengerjaan proyek secara bersama dalam jaringan.
• Mempermudah dan mempercepat pertukaran informasi.

• Mengakses data/file yang tersimpan di komputer lain secara langsung tanpa disket, CD-ROM atau flash disk.
• Menggunakan periferal yang terpasang di komputer lain misalnya printer.
• Mengirim pesan ke pengguna komputer lain.
• Menjalankan program yang tersimpan di komputer lain.

Untuk menyelenggarakan komunikasi berbagai macam vendor komputer diperlukan sebuah aturan baku yang standar dan disetejui berbagai fihak. Seperti halnya dua orang yang berlainan bangsa, maka untuk berkomunikasi memerlukan penerjemah/interpreter atau satu bahasa yang dimengerti kedua belah fihak. Dalam dunia komputer dan telekomunikasi interpreter identik dengan protokol. Untuk itu maka badan dunia yang menangani masalah standarisasi ISO (International Standardization Organization) membuat aturan baku yang dikenal dengan nama model referensi OSI (Open System Interconnection). Dengan demikian diharapkan semua vendor perangkat telekomunikasi haruslah berpedoman dengan model referensi ini dalam mengembangkan protokolnya.
Model referensi OSI terdiri dari 7 lapisan, mulai dari lapisan fisik sampai dengan aplikasi. Model referensi ini tidak hanya berguna untuk produk-produk LAN saja, tetapi dalam membangung jaringan Internet sekalipun sangat diperlukan.

Definisi Jaringan Komputer

Jaringan komputer dapat diartikan sebagai sebuah rangkaian dua atau lebih komputer. Komputer-komputer ini akan dihubungkan satu sama lain dengan sebuah sistem komunikasi. Dengan jaringan komputer ini dimungkinkan bagi setiap komputer yang terjaring di dalamnya dapat saling tukar-menukar data, program, dan sumber daya komputer lainnya seperti media penyimpanan, printer, dan lain-lain. Jaringan komputer yang menghubungkan komputer-komputer yang berada pada lokasi berbeda dapat juga dimanfaatkan untuk mengirim surat elektronik (e-mail), mengirim file data (upload) dan mengambil file data dari tempat lain (download), dan berbagai kegiatan akses informasi pada lokasi yang terpisah.

Tujuan utama dari sebuah jaringan komputer adalah sharing resource (baca: sumber daya), dimana sebuah komputer dapat memanfaatkan sumber daya yang dimiliki komputer lain yang berada dalam jaringan yang sama.

Perkembangan teknologi komunikasi data dan jaringan komputer dewasa ini sudah tidak terbatas lagi hanya pada komputer. Berbagai perangkat teknologi komunikasi yang hadir saat ini berkembang mengikuti perkembangan teknologi komputer, banyak diantaranya mengintegrasikan perangkat komputer seperti mikroprosesor, memori, display, storage, dan teknologi komunikasi ke dalamnya padahal dulunya teknologi ini dikembangkan untuk komputer yang dapat kita temui saat ini sudah ikut digunakan pada teknologi jaringan komputer.

Suatu jaringan komputer terdiri atas:

* minimal dua buah komputer
* kartu jaringan (network interface card / NIC) pada setiap komputer
* medium koneksi, yang menghubungkan kartu jaringan satu komputer ke komputer lainnya, biasa disebut sebagai medium transmisi data, bisa berupa kabel maupun nirkabel atau tanpa-kabel (wireless seperti radio, microwave, satelit, dsb).
* perangkat lunak sistem operasi jaringan (network operating system software / NOSS) yang berfungsi untuk melakukan pengelolaan sistem jaringan, misalnya: Microsoft Windows 2000 server, Microsoft Windows NT, Novell Netware, Linux, dan sebagainya.
* peralatan interkoneksi seperti Hub, Bridge, Switch, Router, Gateway, apabila jaringan yang dibentuk semakin luas jangkauannya.

B. Bangun Ruang
Di Kelas V, kamu telah mempelajari sifat-sifat bangun ruang. Kamu juga telah mengenal jaring-jaring bangun ruang, seperti balok, kubus, prisma tegak segitiga, tabung, dan bola. Pada subbab ini, kamu akan mempelajari cara menghitung volume prisma tegak segitiga dan volume tabung.
1. Menghitung Volume Prisma Tegak Segitiga
Perhatikan bangun prisma tegak berikut ini.

Bangun-bangun tersebut dinamakan prisma tegak. Nama bangun prisma tegak ditentukan oleh bentuk alasnya. Jika alasnya berbentuk segitiga maka disebut prisma tegak segitiga. Jika alas segiempat maka dinamakan prisma tegak segiempat, danseterusnya. Pada gambar (b), prisma tegak segiempat dinamakan juga balok. Kamu telah mengetahui bahwa volume balok adalah

Bagaimana dengan volume prisma tegak segitiga? Bagaimanakah cara menghitung volume prisma tegak segitiga? Agar kamu dapat menjawabnya, perhatikan peragaan berikut.

• Gambar (a) memperlihatkan balok ABCDEFGH dengan ukuran p; l ; t dibelah menurut bidang BFHD.• Hasil belahan tersebut berupa dua prisma tegak segitiga yang sama dan sebangun. Alas kedua prisma tersebut berbentuk segitiga.Volume prisma segitiga ABDEFH dan BCDFGH sama, yaitu masing-masing setengah dari volume balok. Oleh karena itu,

Jadi, volume prisma tegak segitiga adalah

Rumus tersebut berlaku juga untuk setiap prisma lainnya. Volume prisma tegak adalah V = L × t

2. Menghitung Volume Tabung
Sekarang, kamu akan mempelajari cara menghitung volume tabung. Tahukah kamu, bagaimanakah cara menghitung volume tabung? Perhatikan gambar berikut.

Gambar (a) adalah prisma segiempat beraturan (alasnya persegi), prisma ini disebut juga balok. Gambar (b) adalah prisma segilima beraturan. Adapun gambar (c) adalah prisma segienam beraturan. Jika pada alas prisma, dibentuk segi beraturan secara terus menerus, misalnya segidelapan, segienambelas, segitigapuluhdua, dan seterusnya maka alasnya akan menyerupai lingkaran seperti gambar (d) dan bangun ini dinamakan tabung. Dengan demikian, volume tabung dapat dipandang sebagai volume prisma.

dengan L = luas alas prisma berbentuk lingkaran, r = jari-jari tabung, dan t = tinggi tabung

C. Prisma
1. Pengertian Prisma
Coba kamu perhatikan benda-benda berikut ini.

Kamu tentu sudah melihat benda-benda yang ditunjukkan pada gambar di atas. Gambar tersebut memperlihatkan . Sepotong kue dan kotak kado. Benda-benda tersebut memiliki bentuk yang sangat unik. Jika digambarkan secara geometris, benda-benda tersebut akan tampak seperti pada gambar berikut ini.

Berbeda dengan kubus dan balok, bangun ruang ini memiliki kekhasan tersendiri. Coba perhatikan bangun ruang tersebut memiliki bentuk alas dan atap yang sama bentuk dan aturannya. Selain itu, semua sisi bagian samping berbentuk persegipanjang bangun ruang ini dinamakan prisma. Unsur-unsur apa saja yang dimiliki oleh prisma? Coba perhatikan prismasegienam ABCDEF.GHIJKL pada gambar 8.19 . Dari gambar tersebut, terlihat bahwa prisma segienam tersebut memiliki unsur-unsur sebagai berikut.
a. Sisi/BidangTerdapat 8 sisi atau bidang yang dimiliki oleh prisma segienam, yaitu ABCDEF (sisi alas), GHIJKL (sisi atas), BCIH (sisi depan), FEKL (sisi belakang), ABHG (sisi depan kanan), AFLG (sisi belakang kanan), CDJI (sisi depan kiri), dan DEKJ (sisi belakang kiri).
b. RusukDari Gambar 8.19 , terlihat bahwa prisma segienam ABCDEF.GHIJKL memiliki 18 rusuk, 6 di antaranya adalah rusuk tegak. Rusuk-rusuk tersebut adalah AB, BC, CD, DE, EF, FA, GH, HI, IJ, JK, KL, LG, dan rusuk-rusuk tegaknya adalah AG, BH, CI, DJ, EK, FL.
c. Titik SudutPrisma segienam ABCDEF.GHIJKL memiliki 12 titik sudut. Dari Gambar 8.19 , terlihat bahwa titik-titik sudut tersebut adalah A, B, C, D, E, F, G, H, I, J, K, dan L. Selain unsur-unsur yang telah disebutkan, prisma pun memiliki istilah diagonal bidang dan bidang diagonal. Untuk lebih jelasnya, coba kamu perhatikan dan pelajari uraian berikut.
d. Diagonal BidangCoba kamu perhatikan prisma segienam ABCDEF. GHIJKL pada Gambar 8.20. Dari gambar tersebut terlihat ruas garis BG yang terletak di sisi depan kanan (sisi tegak) ditarik dari dua titik sudut yang saling berhadapan sehingga ruas garis BG disebut sebagai diagonal bidang pada bidang prisma segienam ABCDEF. GHIJKL. Begitu pula dengan ruas garis CJ pada bidang CDIJ. Ruas garis tersebut merupakan diagonal bidang pada prisma segienam ABCDEF. GHIJKL. Coba kamu sebutkan diagonal bidang yang lain dari prisma segienam pada Gambar 8.20 .
e. Bidang DiagonalSekarang, coba kamu perhatikan prisma segienam ABCDEF.GHIJKL pada Gambar 8.21 . Pada prisma segienam tersebut, terdapat dua buah diagonal bidang yang sejajar yaitu BI dan FK. Kedua diagonal bidang tersebut beserta ruas garis KI dan FB membentuk suatu bidang di dalam prisma segienam ABCDEF.GHIJKL. Bidang tersebut adalah bidang BFKI yang merupakan bidang diagonal prisma segienam. Coba kamu sebutkan bidang diagonal yang lain dari prisma segienam pada Gambar 8.21.

2. Sifat-Sifat Prisma
Perhatikan prisma ABC.DEF pada gambar di samping. Secara umum, sifat-sifat prisma adalah sebagai berikut.
a. Prisma memiliki bentuk alas dan atap yang kongruen.Pada gambar terlihat bahwa segitiga ABC dan DEF memiliki ukuran dan bentuk yang sama.
b. Setiap sisi bagian samping prisma berbentuk persegipanjang. Prismasegitiga pada gambar dibatasi oleh tiga persegipanjang di setiap sisi sampingnya, yaitu ABED, BCFE, dan ACFD.
c. Prisma memiliki rusuk tegak.Perhatikan prisma segitiga pada gambar. Prisma tersebut memiliki tiga buah rusuk tegak, yaitu AD, BE, dan CF. Rusuk tersebut dikatakan tegak karena letaknya tegak lurus terhadap bidang alas dan atas. Dalam kondisi lain, ada juga prisma yang rusuknya tidak tegak, prisma tersebut disebut prisma sisi miring.
d. Setiap diagonal bidang pada sisi yang sama memiliki ukuran yang sama. Prisma segitiga ABC.DEF pada gambar diagonal bidang pada sisi ABED memiliki ukuran yang sama panjang. Perhatikan bahwa AE = BD, BF = CE, dan AF = CD.
3. Menggambar Prisma
Sama seperti menggambar kubus dan balok, menggambar prisma pun akan lebih baik dilakukan pada kertas berpetak. Misalkan, prisma yang digambar adalah prisma segitiga. Berikut ini adalah langkah-langkah yang harus dilakukan dalam menggambar prisma segitiga.
a. Langkah pertama, gambarlah sebuah segitiga, baik segitiga siku-siku, sama sisi, sama kaki, maupun segitiga sebarang. Segitiga tersebut berperan sebagai sisi atas dari sebuah prisma. Pada Gambar 8.22 (a), segitiga yang dibuat adalah segitiga ABC (segitiga sebarang).
b. Kemudian, dari setiap ujung segitiga ABC, yaitu titik A, B, dan C, dibuat garis lurus dengan arah vertikal. Pada Gambar 8.22 (b) , terlihat ada tiga ruas garis yang ditarik dari ujung-ujung segitiga ABC. Tiga ruas garis itu adalah ruas garis AD, BE, dan CF yang semuanya memiliki ukuran sama panjang. Tiga ruas tersebut merupakan rusuk tegak dari prisma yang akan dibuat.
c. Langkah selanjutnya, hubungkan ujung ruas garis yang telah dibuat. Hasilnya adalah sebuah sisi/bidang DEF yang merupakan sisi alas dari prisma segitiga. Perlu diingat garis DF digambar putus-putus karena garis tersebut terletak di belakang prisma.

4. Jaring-jaring Prisma
Jaring-jaring prisma diperoleh dengan cara mengiris beberapa rusuk prisma tersebut sedemikian sehingga seluruh permukaan prisma terlihat. Misalkan, prisma yang akan dibuat jaring-jaringnya adalah prisma segitiga. Berikut ini adalah alur pembuatan jaring-jaring prisma segitiga. Coba kamu perhatikan Gambar 8.23 dengan saksama.

Dari Gambar 8.24 , terlihat bahwa jaring-jaring prisma memiliki tiga persegipanjang sebagai sisi tegak dan dua segitiga sebagai sisi alas dan sisi atas. Berikut ini adalah berapa jaring-jaring prisma segitiga yang lain.

Terdapat beberapa macam bentuk jaring-jaring prisma segitiga yang dapat dibuat. Semuanya bergantung pada cara mengiris beberapa rusuk prisma segitiga tersebut. Coba kamu tentukan bentuk jaring-jaring prisma segitiga yang lain.Sekarang, bagaimana dengan jaring-jaring prisma yang lain? Misalnya, prisma segilima atau prisma segienam. Untuk menjawabnya, coba kamu perhatikan atau pelajari Contoh Soal 8.10

5. Luas Permukaan Prisma
Sama seperti kubus dan balok, luas permukaan prisma dapat dihitung menggunakan jaring-jaring prisma tersebut. Caranya adalah dengan menjumlahkan semua luas bangun datar pada jaring-jaring prisma. Coba kamu perhatikan prisma segitiga beserta jaring-jaringnya pada Gambar 8.30 berikut ini.


6. Volume Prisma
Untuk mengetahui rumus volume prisma, perhatikan Gambar 8.31 berikut.

Gambar 8.26 memperlihatkan sebuah balok ABCD.EFGH yang dibagi dua secara melintang. Ternyata, hasil belahan balok tersebut membentuk prisma segitiga, seperti pada Gambar 8 .26 (b). Perhatikan prisma segitiga BCD.FGH pada Gambar 8.26 (c) . Dengan demikian, volume prisma segitiga adalah setengah kali volume balok.

D. Limas
Kamu pasti telah mengenal bangunan piramida di Mesir, bukan? Kamu mungkin juga telah melihatnya, baik itu dari atlas, buku pelajaran, televisi, ataupun melihatnya langsung. Sebagai salah satu keajaiban dunia, piramida digunakan sebagai makam raja-raja Firaun pada jaman dahulu.
1. Pengertian Limas
Jika digambarkan ke dalam bentuk geometri, bangunan piramida pada Gambar 8.27 akan tampak seperti Gambar 8.28 . Bangun ruang tersebut memiliki 5 buah sisi dan memiliki titik puncak. Berbeda halnya dengan prisma yang memiliki bidang samping berbentuk persegipanjang, bangun ruang tersebut memiliki bidang samping yang berbentuk segitiga. Bangun ruang tersebut disebut limas segiempat. Gambar 8.28 menunjukan sebuah limas segiempat E. ABCD . Berdasarkan bentuk alasnya, limas memiliki berbagai macam nama. Coba kamu perhatikan Gambar 8.29 berikut ini dengan saksama.

Limas-limas yang ditunjukkan pada Gambar 8.29 berturut-turut adalah limas segitiga, limas segilima, dan limas segienam. Secara umum, unsurunsur yang dimiliki oleh sebuah limas sebagai berikut.
a. Sisi/BidangCoba kamu perhatikan lagi bentuk limas pada Gambar 8.28 . Dari gambar tersebut, terlihat bahwa setiap limas memiliki sisi samping yang berbentuk segitiga. Pada limas segiempat E.ABCD, sisi-sisi yang terbentuk adalah sisi ABCD (sisi alas), ABE (sisi depan), DCE (sisi belakang), BCE (sisi samping kiri), dan ADE (sisi samping kanan).
b. RusukPerhatikan kembali limas segiempat E.ABCD pada Gambar 8 .28. Limas tersebut memiliki 4 rusuk alas dan 4 rusuk tegak. Rusuk alasnya adalah AB, BC, CD, dan DA. Adapun rusuk tegaknya adalah AE, BE, CE, dan DE.
c. Titik SudutJumlah titik sudut suatu limas sangat bergantung pada bentuk alasnya. Setiap limas memiliki titik puncak (titik yang letaknya atas). Coba kamu perhatikan limas-limas pada Gambar 8.28 dan Gambar 8.29 . Limas segitiga memiliki 4 titik sudut, limas segiempat memiliki 5 titik sudut, limas segilima memiliki 6 titik sudut, dan limas segienam memiliki 7 titik sudut.

2. Sifat-Sifat Limas
Untuk bentuk limas tertentu, misalnya limas segitiga atau limas segiempat, ada beberapa sifat yang perlu kamu ketahui. Gambar 8.30 (a) menunjukkan sebuah limas segitiga D.ABC. Pada limas segitiga D. ABC, semua sisi limas tersebut berbentuk segitiga. Coba kamu amati sisi-sisi limas ABC, ABD, BCD, dan ACD. Semuanya berbentuk segitiga. Jika limas segitiga memiliki semua sisi yang berbentuk segitiga samasisi, maka limas tersebut disebut limas segitiga beraturan.Perhatikan limas segiempat E. ABCD pada Gambar 8.30 (b) di samping. Dari gambar tersebut terlihat bahwa limas segiempat memiliki alas berbentuk persegipanjang. Sesuai dengan sifatnya, setiap diagonal persegipanjang memiliki ukuran yang sama panjang. Jadi, limas segiempat memiliki diagonal alas yang sama panjang. Perhatikan Gambar 8.30(b) , panjang diagonal alas AC dan BD memiliki ukuran yang sama panjang.
3. Menggambar Limas
Secara umum yang perlu diperhatikan dalam proses menggambar limas adalah alasnya. Jadi, yang pertama kali dibuat adalah alas limas tersebut. Misalkan limas yang akan dibuat adalah limas segiempat. Langkah-langkah yang harus dilakukan dalam menggambar limas adalah sebagai berikut. a. Buatlah persegipanjang yang akan dijadikan alas limas. Gambar 8.30(a)menunjukkan persegipanjang ABCD yang akan dijadikan alas limas. Persegipanjang tersebut digambarkan menyerupai jajargenjang. Hal ini disebabkan karena bidang ABCD termasuk bidang ortogonal. Masih ingatkah kamu apa yang dimaksud dengan bidang ortogonal? b. Langkah selanjutnya, buatlah garis diagonal pada bidang ABCD yang telah kamu buat. Dari Gambar 8.30(b), terlihat bahwa garis diagonal yang dimaksud adalah AC dan BD. c. Dari titik potong dua diagonal yang telah dibuat, misalkan titik O, buatlah ruas garis yang tegak lurus dengan bidang alas ABCD. Ruas garis ini, yaitu ruas garis OE merupakan tinggi limas yang akan dibuat. Perhatikan Gambar 8.30(c) . Titik E merupakan titik puncak limas yang akan dibuat. d. Langkah terakhir, yaitu membuat ruas garis dari setiap ujung bidang alas limas, yaitu titik A, B, C, dan D ke titik puncak limas (titik E). Dari Gambar 8.37(d) terlihat bahwa ada 4 ruas garis yang dibuat, yaitu ruas garis AE, BE, CE, dan DE.Agar kamu lebih memahami cara meng gambar limas, pelajarilah Contoh Soal 8.14 berikut ini.

4. Jaring-Jaring Limas
Seperti bangun ruang lainnya, jaring-jaring limas diperoleh dengan mengiris beberapa rusuknya, kemudian direbahkan. Untuk lebih jelasnya, pelajari Gambar 8.31 berikut.

Gambar 8.31 memperlihatkan cara memperoleh jaring-jaring limas segiempat. Bagaimanakah memperoleh jaring-jaring limas segitiga? Bagaimanakah pula dengan prisma segilima? Untuk lebih jelasnya, coba kamu perhatikan Contoh Soal 8.15

5. Luas Permukaan Limas
Sama halnya dengan prisma, luas permukaan limas pun dapat diperoleh dengan cara menentukan jaring-jaring limas tersebut. Kemudian, menjumlahkan luas bangun datar dari jaring-jaring yang terbentuk. Untuk lebih jelasnya, coba kamu pelajari uraian berikut.


6. Volume Limas
Gambar 8.33 menunjukkan sebuah kubus ABCD.EFGH. Kubus tersebut memiliki 4 buah diagonal ruang yang saling berpotongan di titik O. Jika diamati secara cermat, keempat diagonal ruang tersebut membentuk 6 buah limas segiempat, yaitu limas segiempat O.ABCD, O.EFGH, O.ABFE, O.BCGF, O.CDHG, dan O.DAEH. Dengan demikian, volume kubus ABCD.EFGH merupakan gabungan volume keenam limas tersebut.





Bangun Ruang Sisi Lengkung Bola
Untuk menentukan volume bola siapkanlah beberapa alat seperti :
LUAS SELIMUT BOLA





Contoh Soal


VOLUM BOLA
Dari percobaan tersebut terbukti bahwa volum setengah bola sama dengan volum tabung sama dengan volum kerucut.

CONTOH SOAL
